Всем привет!!!!!!! :flag: обновил свой стенд
вот решил выложить отчетик как я еще в конце лета смастерил стенд для промывки форсунок (очень эффективный)
така конечно вид конструкции не совсем внушает доверья
новый стенд немного более внушает доверие

уже однажды на форуме я конструировал такую систему, но она была не такая эффективная как бы мне хотелось, поэтому решил ее модернизировать... теперь я полностью доволен

тока не забрасывайте помидорами :tomato: выглядит жутковато (тестировал на даче поетому так жутко вокруг)

и так для конструкции необходимо:красным цветом то что изменилось и добавилось

5 пустых пластковых бутылок 1.5л (по 1 литру)
термоклеющий пистолет (не нужен -сборка из хамутов и герметика)
какой нибудь каркас(у меня деревянный ящик)(пластиковый ящик) -прогресс на лицо  :crazyfun:

электронная часть:
5 тумблеров
1 блок питания на 12v 5А
5 светодиодов
8 крокодильчиков или клеммы для форсунок
провода 2х0.75 сечением
5 резисторов 1к
6 блок управления на микроконроллере

химия:
СОЛЬВЕНТ (лучше от НЕФРАС - практика показала что он самый офигенский)

самое главное:
насос, бензиновая помпа, и регулятор давления (я использовал старый насос и старый регулятор от своего же неона) можно взять от любой русской инжекторной (насос+регулятор=не сильно дорого для полезной штуковины)

желательно:
прямые руки http://www.kolobok.us/smiles/rpg/butcher.gif

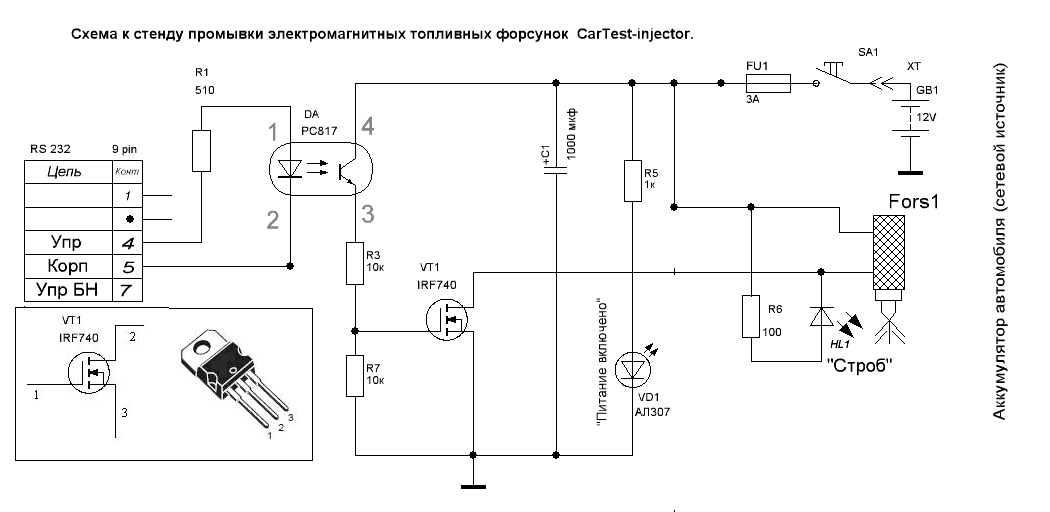

схему подключения кому нужно будет я нарисую подробно...

вот собственно фоты устройства:

супер пупер блок управления (старый)

http://s2.uploads.ru/t/6aguF.jpg

http://s3.uploads.ru/t/wDrle.jpg

блок управления (новый)
немного новых кнопок и надписей

http://s6.uploads.ru/t/2Dznh.jpg

общий вид (старый)

http://s3.uploads.ru/t/zFnbO.jpg

http://s3.uploads.ru/t/6DB7d.jpg

общий вид (новый)
найдите 100 отличий:)

http://s7.uploads.ru/t/Ssoqg.jpg

http://s7.uploads.ru/t/Adiq9.jpg

http://s6.uploads.ru/t/uhgzL.jpg

а вот видео собственно как работает на новом контроллере
