Что нам стоит дом построить? Ставим стойки, сверху балки, льем бетон – и все дела! Самое забавное, что это не шутка. Именно так и изготавливают монолитные стены и перекрытия. Несмотря на всю простоту, железобетонный монолит – самый крепкий и долговечный на сегодня способ строительства.

Перекрытия

Монолитные железобетонные перекрытия обычно делаются при возведении многоэтажных зданий, чтобы сохранить их надежность.

Как сделать опалубку для перекрытия из монолита? Чтобы ответить на этот вопрос, надо сначала разобраться в ее видах.

Для разных потолков – разные конструкции

Опалубки бывают двух разновидностей:

  1. Простая опалубка перекрытия. Подходит для заливки потолков высотой от 1,5 до 4,5 м.
  2. Объемная опалубка перекрытия. Она позволяет отливать перекрытия высотой от 4,5 до 20 м.
Телескопическая стойка-домкрат

Одна стойка домкрат выдерживает нагрузку до 2 тонн.

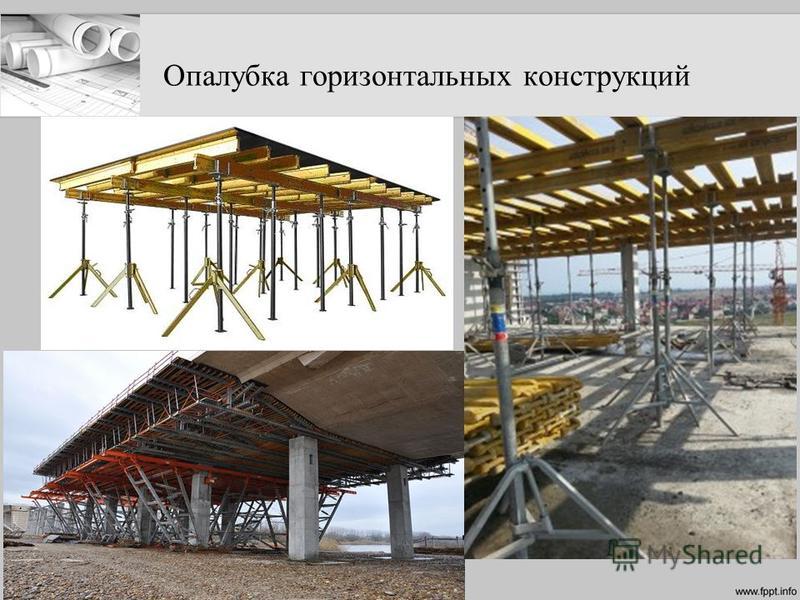

При простой опалубке перекрытия используются телескопические стойки, которые можно регулировать по длине. Их расставляют по всей площади равномерно, соединяя с треногами, которые обеспечивают их устойчивость. Но при этом они не связаны в единую систему.

При объемной опалубке перекрытия все стойки соединены в единую систему при помощи продольных и поперечных ригелей. Такая система называется лес. Она используется не только для опалубки, но и для проведения отделочных работ. Отдельные опорные элементы, собранные из стоек, называются турами и блоками.

Для объемных опалубок перекрытий используется разный тип креплений – клиночные и чашечные. В зависимости от этого различают клиночные и чашечные леса.

Основой клиночного крепления является клин, который соединяет ригель со стойкой. Такое крепление надежно при низких и средних потолках. Однако при высоте от 12 м и выше для клиночных лесов нужно использовать диагональные раскосы для усиления жесткости. Для тур или блоков диагональные раскосы применяют уже с 4 м, так как эти элементы менее устойчивы, чем леса.

Чашечные крепления, изготовленные по технологии “ТЕХНО-CUP”, более надежны. Они позволяют собирать конструкции любой высоты, не применяя раскосы.

Вернуться к оглавлению

Элементы и материалы для простой конструкции

Для сборки опалубки перекрытия небольшой высоты потребуются:

  • телескопические стойки;
  • треноги;
  • унивилки;
  • двутавровые деревянные балки;
  • ламинированная фанера;
  • деревянные подложки под стойки (их используют, если под опалубкой перекрытия нет надежной опоры);
  • опорные углы для формирования боковых сторон;
  • строительный уровень для проверки горизонтальности.
Тренога

Благодаря подвижному креплению ног, треноги можно устанавливать в углах и узких местах.

Следует сказать несколько слов об основных элементах опалубки перекрытия. Телескопические стойки-домкраты способны выдерживать до 2 тонн нагрузки. Они выпускаются разных видов. Самая маленькая, СД-3100, имеет максимальную высоту выдвижения 3,1 м. Самая большая, СД-4500, может раздвигаться до высоты 4,5 м. Диаметр стойки – 6 см, толщина стенки – 2,3-2,8 мм. Сверху и снизу на ней укреплены кованые гайки, которые принимают на себя нагрузку и не позволяют стенкам «раскрыться».

Треноги – универсальные конструкции, крепящиеся на стойке. Благодаря подвижному креплению ног, их можно устанавливать везде – в узких местах и углах, у самых стен. Высота треноги – 60 см, угол поворота ног достигает 120˚.

Унивилка – приспособление, напоминающее четырехугольную вилку с четырьмя зубцами. Вставляется в верхнюю кованную гайку стойки и надежно держит деревянные балки. Бывает трех видов:

  • унивилка-штырь, с четырьмя простыми штырями для удержания балки;
  • унивилка-уголок, с уголками вместо штырей, к которым балки можно прикручивать шурупами для большей надежности;
  • унивилка под брус, оснащенная простым желобом, куда укладывается брус. Обычноиспользуется в сочетании с другими видами унивилок.

Балки – деревянные двутавровые конструкции. Расположенный сверху и снизу брус сечением 40×80 мм придает устойчивость и используется для крепления гвоздями и шурупами. Середина балки выполнена из клееного бруса с большой несущей способностью. Высота балки – 20 см, в длину она может достигать 10 м.

Вернуться к оглавлению

Монтаж конструкции при высоте потолка до 4,5 м

В первую очередь следует рассчитать толщину перекрытия. Обычно она составляет 1/30 от длины пролета. Например, при длине стены 5 м толщину вычисляют так:

  1. Превращаем метры в мм: 5 м = 5000 мм.
  2. Делим на 30 и получаем приблизительно 166 мм.

Толщина перекрытия в зависимости от пролета может составлять от 120 мм до 240 мм. При длине пролета больше 7,5 м требуется либо заливка дополнительных балок, усиленных арматурой, либо введение в проект опорных колонн и перегородок.

Опалубка перекрытия на телескопических стойках собирается в несколько этапов:

  1. Сначала утрамбовывается площадка под перекрытием. По ней намечаются линии, по Расстояние между стойками

    Расстояние между стойками должно быть 0,6-1 м.

    которым встанут стойки. Они должны отстоять друг от друга на 0,6-1 м.

  2. Если площадка, на которой будет , не обеспечивает устойчивость, ее выстилают деревянными подложками. На одной подложке должно стоять не менее двух стоек.
  3. Далее телескопические стойки соединяют с треногами для придания им большей устойчивости.
  4. Затем стойки расставляют по линиям на расстоянии от 1 до 1,5 м друг от друга. При толщине перекрытия до 140 мм их можно выставлять с шагом 1,5 м. На каждые дополнительные 20 мм толщины перекрытия шаг уменьшают на 10 см.
  5. В верхнюю часть стоек вставляют унивилки, приспособления, в которых крепят балки.
  6. Теперь укладывают в унивилки деревянные двутавровые балки. Они будут выполнять роль несущих. Соединять их следует с перехлестом в 6 см.
  7. Сверху размещают верхнюю опалубку перекрытия. Для этого используют все те же двутавровые балки. Их укладывают перпендикулярно к несущим с шагом в 40-50 см. Концы балок соединяют с перехлестом 5 см. Для большей надежности концы связывают мягкой оттоженной проволокой толщиной 0,8-1,2 мм.
  8. Выставляют опорные углы. Это опора для кусков ламинированной фанеры, с помощью которой создаются боковые стороны опалубки перекрытия. Опорные углы монтируют с шагом 15-25 см.
  9. Выстилают балки ламинированной фанерой, которая не намокает и надежно удерживает бетон.
  10. Чтобы изготовить опалубку перекрытия правильно, следует проверить горизонтальность листов фанеры уровнем. При необходимости стойки регулируют.

После этого опалубка перекрытия готова, и можно приступать к укладке арматуры.

Края перекрытия должны заходить на стену как минимум на 15-20 см.

Вернуться к оглавлению

Элементы и материалы для объемной конструкции

Количество элементов для объемной опалубки зависит от высоты перекрытия, а также от того, какой тип конструкции будет выбран: лес, туры или блоки. Список необходимого для объемной опалубки перекрытия:

  • опорные башмаки, или нижние домкраты; Нижний домкрат

    Нижний домкрат позволит регулировать высоту стойки.

  • стартовые стойки;
  • стойки доборные;
  • верхние домкраты;
  • ригели;
  • диагональные раскосы (при необходимости);
  • деревянные подложки, если поверхность под будущим перекрытием не имеет нужной устойчивости;
  • двутавровые балки и ламинированная фанера;
  • опорные углы.

Также следует запастись хорошим строительным уровнем для проверки горизонтальности опалубки перекрытия. При большой высоте потребуется специальная лестница с крюками, которые можно цеплять за ригели.

Стойки стартовые и доборные, а также ригели производятся на сегодня разных размеров. К примеру, ригели могут иметь длину 1,25 м, 1,5 м, 1,75 м, 2 м, 2,5 м и 3 м. Размеры стоек колеблются от 1,4 до 4,4 м. Все они оснащены фланцами для крепления ригелей.

Верхние домкраты идентичны нижним, они отличаются только местом расположения. Диагональные раскосы крепятся к стойке хомутами, поэтому следует позаботиться о достаточном количестве креплений.

С помощью объемных опалубок перекрытия можно заливать не только потолки типа «прямой стол», но и потолки, усиленные балками или украшенные капителями.

Вернуться к оглавлению

Монтаж конструкции при высоте потолка выше 4,5 м

Процесс монтажа объемной конструкции в общих чертах похож на установку простой опалубки. Но есть и некоторые различия. Опишем пошагово, как сделать перекрытие для высоких потолков типа «прямой стол»:

  1. Сначала следует произвести тщательную утрамбовку поверхности. Затем спланировать расстановку стоек.
  2. Теперь раскладываем по площадке деревянные подложки. На каждую должно опираться не менее двух стоек. Если поверхность надежная, можно обойтись без этого.
  3. Расставляем башмаки или нижние домкраты там, где встанут стартовые стойки. Гайки домкратов заранее выкручиваем на требуемую высоту.
  4. Раскладываем по площадке между башмаками (или домкратами) ригели. Количество их должно совпадать с запланированным количеством ярусов.
  5. Устанавливаем на башмаки (или домкраты) стартовые стойки. Они должны опираться нижним сечением на паз в гайке домкрата.
  6. Скрепляем стойки продольными и поперечными ригелями сначала по первому ярусу фланцев, потом по второму. Примечание – при сборке опалубки высотой более 12 м нужно устанавливать в шахматном порядке стойки разной длины. К примеру, Ст-С-2,4 (с высотой 2,4 м) можно чередовать с Ст-С-4,4 (с высотой 4,4 м) для придания большей устойчивости конструкции.
  7. Проверяем вертикальность стоек и горизонтальность ригелей. При необходимости отрегулировать горизонт с помощью гаек домкратов.
  8. С помощью лестницы устанавливаем доборные стойки и скрепляем их ригелями. Монтаж стоек должен производится без зазоров. «Провисы» опалубки нужно устранять тут же с помощью нижних домкратов (поэтому лучше использовать их, а не башмаки).
  9. После установки нужного количества доборных стоек, скрепленных ригелями, монтируем верхний ряд домкратов. Опять сверяем горизонт и вертикаль по стойкам и ригелям, производим окончательную доводку с помощью домкратов.
  10. При нужде к стойкам крепим диагональные раскосы.
  11. После этого устанавливаем унивилки в гайках верхних домкратов.
  12. На унивилках крепим балки, монтируем опалубку под заливку, укладывая продольно листы ламинированной фанеры.
  13. Приступаем к установке арматуры и заливке бетона.

Объемная опалубка проверяется уровнем постоянно, на каждом этапе сборки.

Кстати, при небольшой высоте перекрытия можно обойтись турами или блоками. Тура – это отдельная конструкция из 4 стоек, соединенных ригелями и усиленная раскосами. Блоки собираются из 6 и более стоек.

Но какой бы метод ни был избран, при правильной сборке опалубки получится надежное и ровное перекрытие, которое прослужит не один десяток лет.
